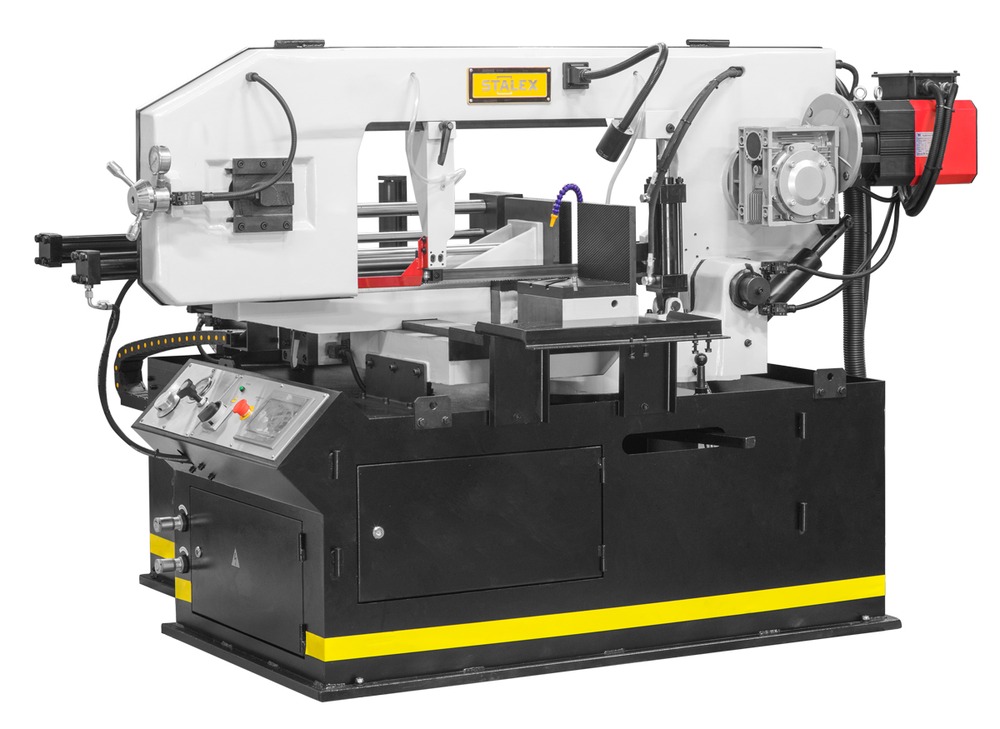

Автоматический ленточнопильный станок BS-460GBA

Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460×250 мм под углом 90°.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Основные элементы

— Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.

— Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

— Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

— Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.

— ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).

— Макс. единичный ход подающих гидравлических тисков – 500мм

— Станок управляется трёхфазным двигателем.

— Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.

— Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.

— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.

— Термозащита электродвигателя.

— Высота от пола до основания тисков – 850мм.

— Система смазки и охлаждения полотна

— Гидравлическая система регулирования усилия резания.

— Автоматическое подъём рамы при завершении резки.

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3960 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Подробные характеристики

	Stalex BS-460GBA
Артикул	388127А
Мощность двигателя	1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя
Вращение пилы	От 0 до +60 градусов
Привод	зубчатый (червячная передача)
Скорость резания	15-90 м/мин
Рабочая зона	+90°	+45°	+60°
	330	305	205
	460х250	305х250	205х250
Угол разворота рамы
Габариты ленты	34х1,1х3960 мм
Скорость подачи заготовки	0-50 мм/c
Макс. единичный ход подающих гидравлических тисков	500 мм
Точность подачи заготовки	0.1/100 мм
Точность реза по длине отрезаемой заготовки	заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности	заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Рабочая высота стола	850 мм
Объём гидравлического бака	32 л
Объём бака СОЖ	18 л
Система смазки и охлаждения полотна	+
Индикатор натяжения полотна	+
Лампа дополнительного освещения	+
Размер упаковки	2500х2300х1630 мм
Размер упаковки стола подачи	упакован вместе со станком
Общие габариты станка установленного в рабочее положение	6470x2260x1450 мм
Отдельный размер стола подачи	3000х460х850 мм
Масса нетто/брутто	1520/1655 кг
Страна производитель	Китай
Гарантия	12 месяцев
