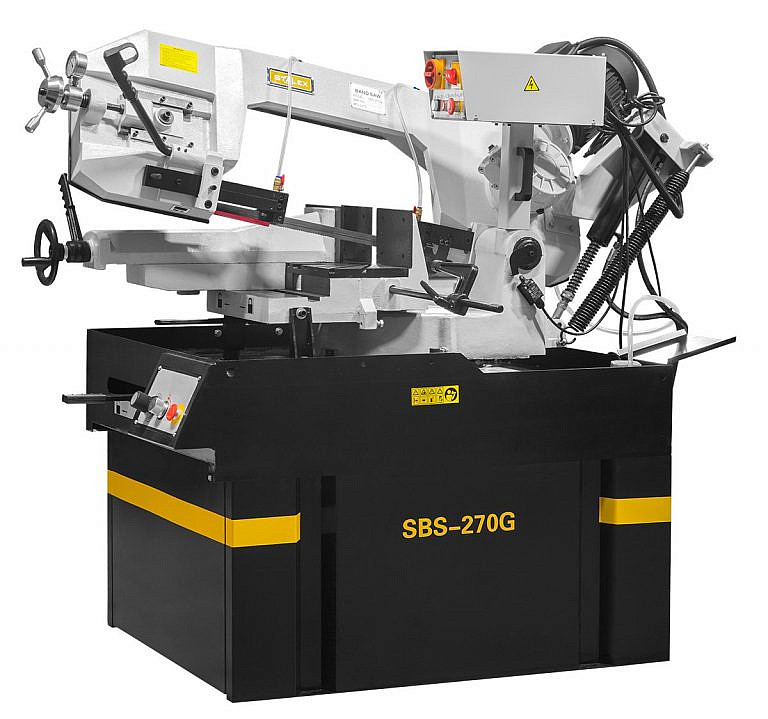

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex SBS-270G позволяет делать распилы заготовок диаметром до 270мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки — также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Ленточное полотно:
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Стандартная комплектация для Stalex SBS-270G:
- Поворотный стол с возможность поворота -45°…0°…+60º
- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и доводчиком
- Скорость вращения пилы, фиксированная 36,72 м/мин
- Ручное натяжение ленты + тензометр
- Мерный упор 550 мм
- Подающий ролик (крепится к тумбе станка)
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-270G:
- Литая чугунная рама гарантирует жесткость станка и гасит вибреации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
| Пульт станка. | |||||
| На тумбе станка размещены маховики регулировки скорости опускания рамы и дублирующая кнопка экстренного выключения. | |||||
| Механическая дисковая щётка (приводимая в движение от движения полотна).
Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. |
|||||
| Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна. | |||||
| Механическое натяжение полотна | |||||
| Привод — зубчатая передача | |||||
| Датчик выключения станка в нижнем положении пильной рамы | |||||
| Гидравлический демпфер регулирующий и снижающий скорость опускания рамы. | |||||
| Станок с возможностью поворота корпуса пилы от -45° 0° до +60°. Расстояние от пола до основания тисков – 960мм. | |||||
| Рычаг фиксации рамы после поворота корпуса пилы | |||||
| Градусная линейка для поворота корпуса пилы. | |||||
| Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика – рычаг доводки).
Подающий ролик (крепится к тумбе станка). |
|||||
| Подающий ролик (крепится к тумбе станка).
|
|||||
| Упаковка станка (фанерный ящик) – 2 места.
Первое место (ДхШхВ) 1160х550х210 мм Второе место (ДхШхВ) 1770х960х1180 мм |
