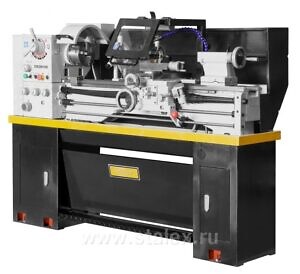

Универсальный токарно-винторезный станок C0632D
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.

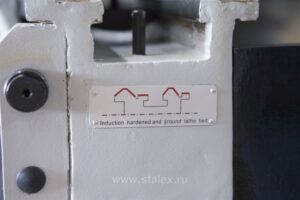

• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
• Станок позволяет производить резьбонарезание.

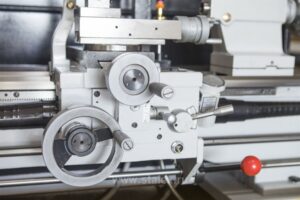

• Автоматическая продольная и поперечная подача

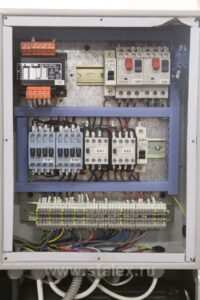

• Электрокомпоненты Siemens
• Изготовлен по стандарту СЕ

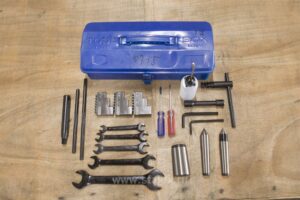

Комплект поставки*
• Патрон 3-х кулачковый Ø200 мм;

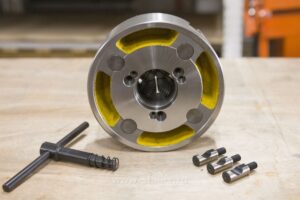

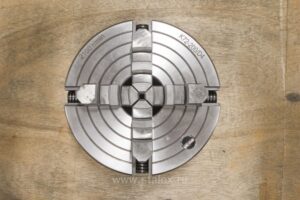

• 4-х кулачковый патрон Ø200 мм
• Планшайба

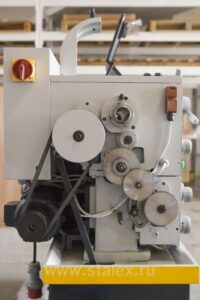

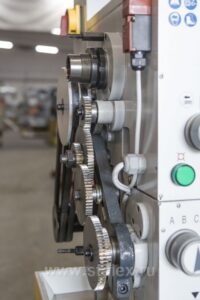

• Сменные шестерни
• Галогеновая лампа местного освещения;
• Система подачи СОЖ;
• Поддон для стружки;

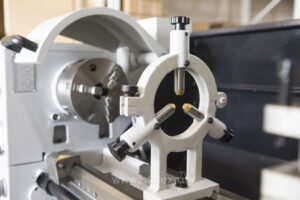

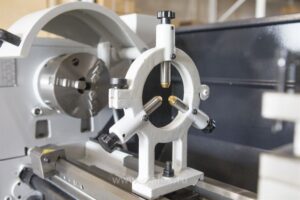

• Подвижный и неподвижный люнеты;
• Защита ходового вала
• Анкерные болты – 6 шт.;
• Документация
Диаметр обработки над станиной, мм 330
Диаметр обработки над суппортом, мм
198
Длина выемки (ГАП), мм
210
Расстояние между центрами, мм
1000
Расстояние между направляющими, мм
187
Диаметр обработки над выемкой (ГАП), мм
476
Максимальное сечение резцов, мм
16х16

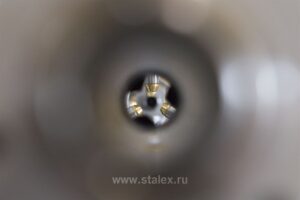

Диаметр отверстия шпинделя, мм
38
Диапазон частот вращения
8
Частота вращения шпинделя, об/мин
70—2000
Предел продольных рабочих подач, мм/об(24)
0.046—3.249
Предел поперечных рабочих подач, мм/об(24)
0.01—0.703
Метрическая резьба,44
0,1-7 мм
Дюймовая резьба,42
4-112TPI
Модульная резьба,34
0,1-1,75MP
Диаметральная резьба,25
16-112DP
Расстояние между центрами, мм
1000
Высота центров, мм
166
Торец шпинделя
D1-4
Внутренний конус шпинделя
MT5
Перемещение поперечного суппорта, мм
170
Перемещение продольного суппорта, мм
95
Резьба ходового вала,
8TPI
Количество рабочих подач
8

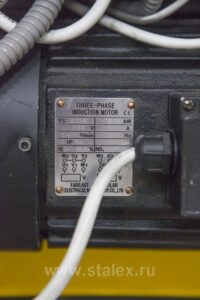

Мощность главного привода, кВт
1,5
Диаметр пиноли задней бабки, мм
32
Ход пиноли задней бабки, мм
100
Конус пиноли задней бабки
MT-3
Мощность насоса охлаждения, кВт
0,4
Масса станка (нетто), кг
540
Габариты станка, мм
940×760×1530
