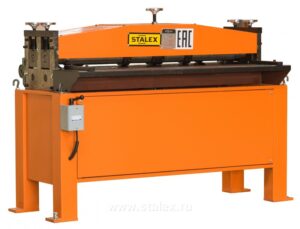

Станок для накатки ребер жесткости является семирядным формирующим станком, предназначенным для нанесения параллельных рёбер жёсткости серии G за одну операцию. Станок имеет 7 пар роликов. Протягивающие валы с установленными профилировочными роликами приводятся в движение электромотором.
Модель Stalex SBYJ-1.2х2000/7 – это специализированное оборудование для листового и армирующего металла. Станок прост и удобен в использовании, он формирует/накатывает упрочняющие однородные углубления (ребра жесткости) по всей поверхности металлического листа и на отдельных заготовках любой формы. Данные станок используется для прессования тонкого листа, чтобы увеличить прочность (армировать лист) и несущую способность листовых изделий. Изделия широко используются в вентиляционных каналах, жестяных работах и других смежных отраслях, где преимущественно работают тонкими упрочнёнными листами – в связи с их более низкой стоимостью.
Станок для накатки ребер жесткости позволяет значительно сократить затраты на материал — поскольку лист толщиной 0,5 мм обработанный на станке соответствует практически по всем характеристикам материалу толщиной 0,7 мм.
Рычаг переключения на три режима работы:
Рабочий режим Стоп Реверс |
|

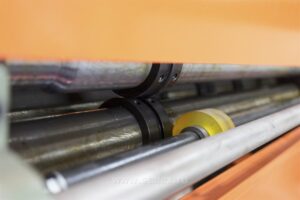

Два силиконовых ролика – вал выхода листа  |
|
Маховики регулировки валов через подвижные направляющие верхних валов  |
|
Подвижные направляющие верхних валов  |
|
| Центральный маховик регулировки середины вала (система антипрогиба – для точного размера профиля)
|
|

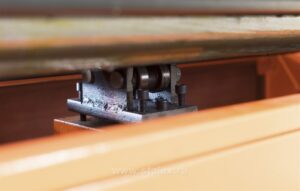

Вращающийся упор нижнего вала  |
|
Вращающийся упор верхнего вала (перемещаемый центральным маховиком)  |
|
Толщина |
≤ 1,2 мм
|
|
|
Ширина |
≤ 2000 мм
|
|
|
Скорость формования |
10 м/мин
|
|
|
Электродвигатель |
Мощность: 1,2 кВт
|
|
|
Электропитание 380 В
|
||
|
Материал |
Гальванизированная сталь оцинкованная сталь нержавеющая сталь
|
|
| Габариты | 2500х1000х1200 мм | |
|
Масса |
900
|
|
* Макс. толщина — указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).
Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца.
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину — возможно только методом пробной гибки.
