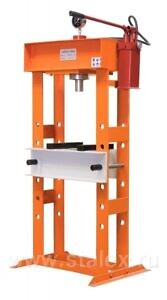

Гидравлический пресс Stalex HP-S предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников).

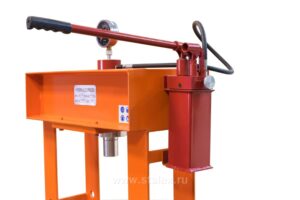

Отличительной особенностью станка является его надёжность — усиленная конструкция станка и надёжная гидравлическая система позволяют обеспечить устойчивую бесперебойную работу. Гидростанция станка имеет 2 скоростных режима:
-
Холостой режим – ускоренный режим подвода штока и штампа к заготовке
-
Рабочий режим – запрессовка изделий
Рукоятка гидравлической станции имеет широкую поверхность хвата.
Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали: запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Вес станка 187кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP S имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
|
|
Два скоростных режима гидростанции: ü Холостой режим – ход поршня за одно нажатие рукоятки 3,5мм ü Рабочий режим – – ход поршня за одно нажатие рукоятки 1,0мм |
|
|
|
А – общая высота станка |
1850 мм |
|
B – общая ширина станка (по ножным опорам) |
800 мм |
|
|
B – общая ширина станка (верхняя часть станка + гидростанция) |
880 мм |
|
|
С – общая глубина станка |
600 мм |
|
|
D – расстояние между опорами |
495 мм |
|
|
Е – боковое расстояние межу опорами |
200 мм |
|
|
H — максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
750 мм |
|
|
|
Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу. Расстояние между верхними частями рёбер жёсткости рабочего стола – 170мм. (D: Ширина 495мм – расстояние между опорами) (Ширина 700мм – расстояние стола вкл. ширину опор) |
|
|
|
В стандартной комплектации два рабочих блока. 315х55х35 (ДхШхВ) |
|
|
|
Манометр |
|
|
|
В стандартной комплектации поставляется пресс-головка. Ø пресс-головки – 58мм Высота пресс-головки – 65мм |
|
|
|
Вал штока без пресс-головки. Ø штока – 40мм Макс. ход штока – 140мм |
|
|
|
Шильдик станка. |
|
|
|

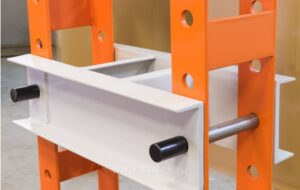

Рычаги крепления стола — Ø=33мм. Рычаги крепления стола — L= 290мм (гладкая часть) / L= 360мм (общая длина). Ø отв. крепления стола на сварных опорах — Ø=35мм. Толщина стенки сварных опор – 11мм. Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу. |
|
|
|
Рабочая ёмкость станка. Макс. ход штока без с пресс-головкой. Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт |
|
