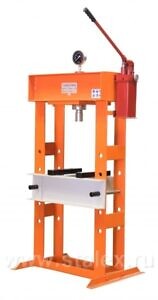

Гидравлический пресс Stalex HP-S предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников).
Отличительной особенностью станка является его надёжность — усиленная конструкция станка и надёжная гидравлическая система позволяют обеспечить устойчивую бесперебойную работу. Гидростанция станка имеет 2 скоростных режима:
-
Холостой режим – ускоренный режим подвода штока и штампа к заготовке
-
Рабочий режим – запрессовка изделий

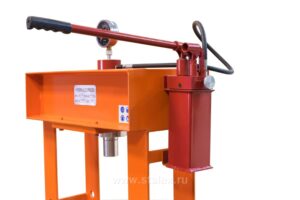

Рукоятка гидравлической станции имеет широкую поверхность хвата.
Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали: запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Вес станка 210кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP S имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
|
Два скоростных режима гидростанции:
|
||
|
А – общая высота станка |
1650 мм |
|
|
B – общая ширина станка (по ножным опорам) |
800 мм |
|
|
B – общая ширина станка (верхняя часть станка + гидростанция) |
880 мм |
|
|
С – общая глубина станка |
600 мм |
|
|
D – расстояние между опорами |
490 мм |
|
|
Е – боковое расстояние межу опорами |
200 мм |
|
|
H — максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
680 мм |
|
|
Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу. Расстояние между рёбрами жёсткости рабочего стола – 200мм. (D: Ширина 490мм – расстояние между опорами) (Ширина 700мм – расстояние стола вкл. ширину опор) |
||
|
В стандартной комплектации два рабочих блока. 320х60х40 (ДхШхВ)
|
||
|
Манометр |
||
|
В стандартной комплектации поставляется пресс-головка. Ø пресс-головки – 53мм Высота пресс-головки – 65мм |
||
|
Вал штока без пресс-головки. Ø штока – 39мм Макс. ход штока – 150мм |
||
|
Шильдик станка. |
||
|

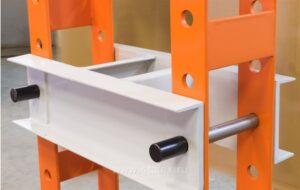

Рычаги крепления стола — Ø=28мм. Рычаги крепления стола — L= 280мм (гладкая часть)/ L= 360мм (общая длина). Ø отв. крепления стола на сварных опорах — Ø=30мм. Толщина стенки сварных опор – 9мм. Основа рабочего стола – два швеллера 20 с двумя рёбрами жёсткости, установленными под углом к друг другу. |
||
|
Рабочая ёмкость станка. Макс. ход штока без пресс-головки. Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт |
||
