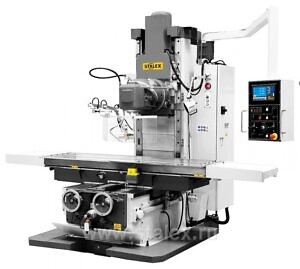

Бесконсольные универсальные фрезерные станки STALEX BFM2200 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Комплект поставки
- Тиски 200 мм
- Цанговый патрон с набором цанг (4、6、8、12、16、18、22、26)
- Сервомоторы по осям X/Y/Z
- ШВП по осям X/Y/Z
- Электрический маховик для осей X/Y/Z
- УЦИ по 3-м осям (Sino)
- Поворотная фрезерная голова
- Частотно-регулируемый привод подач
- Автоподача по осям X/Y
- Автоматическая смазка направляющих
- Выносной пульт управления с УЦИ
- Лампа освещения рабочей зоны
- Телескопическая защита по оси Z
- Система подачи СОЖ
- Инструмент для обслуживания
| Конус шпинделя |
ISO50, 7:24 |
| Размер стола, мм |
2200× 500 |
| Максимальная нагрузка на стол, кг |
2000 |
| Перемещение X, Y, Z, мм |
1500×650×650 |
| Т-образные пазы, мм |
4-20-100 |
| Расстояние между осью шпинделя и колонной, мм |
610 |
| Расстояние шпиндель/стол, мм |
0 — 650 |
| Диапазон оборотов шпинделя,2(Серводвигатель), об/мин |
6-300/30-1500 |
| Поворот головки |
360º |
| Скорость подачи по X, Y (Бесступенчато), мм/мин |
2,5-3000 |
| Скорость подачи по Z, (Бесступенчато), мм/мин |
2,5-2500 |
| Ускоренные подачи X/Y, мм/мин |
6000 |
| Ускоренное перемещение по оси Z, мм/мин |
3000 |
| Мощность главного привода, кВт |
7,5/11,0 |
| Системы СОЖ, кВт |
0,9 |
| Габариты (ДхШхВ), мм |
3220x2420x2800 |
| Вес нетто/брутто, кг |
7300/8000 |
