Опрессовщик электрический ОГС2-25ЭП-7 (220 В, 25 бар, 7 л/мин)

Насос с электроприводом для опрессовки гидравлических систем модели ОГС2-25ЭП-7 (далее «опрессовщик») предназначен для опрессовки различных емкостей и систем трубопроводов при работе в условиях умеренного климата, исполнение У, категория I по ГОСТ 15150-69 в интервале температур окружающей среды от 10° до 35° С.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение 220 В
Мощность 360 Вт
Давление 0-25 Бар
Подача 7 л/мин
Вес 9 кг
Габариты 440х260х250 мм
Объем ведра 8 л
Длина РВД 1,5 м

3. КОМПЛЕКТАЦИЯ
Насос опрессовочный 1 шт.
Ведро складное 1 шт.
Манометр 1 шт.
РВД напорный 1 шт.
Шланг заборный с фильтром 1 шт.

4. УСТРОЙСТВО

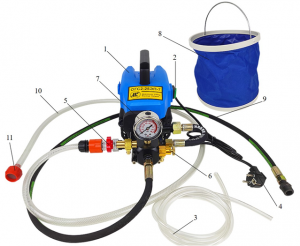

4.1. Насос с электроприводом для опрессовки гидравлических систем состоит из электродвигателя, приводящего в действие насос. Электродвигатель 1 с насосом размещен под защитным кожухом (Рис. 1).
4.2. Спереди установлены кран регулировки давления 5, запорный кран 6, манометр 7, рукав высокого давления (РВД) 9, всасывающий рукав 10 с фильтром 11.
4.3. Станция укомплектована складным ведром 8 объемом 8 литров.

5. ПОДГОТОВКА К РАБОТЕ

5.1. Перед использованием опрессовщика тщательно проверьте состояние рукава высокого давления (РВД) и кабеля блока питания.
5.2. Проверьте состояние водяного фильтра, при необходимости прочистите его.
5.3. Подсоедините рукава к насосному блоку.
5.4. Убедитесь, что вся запорная арматура находится в открытом положении.

6. РАБОТА
6.1. Опустите всасывающий рукав с фильтром в емкость с водой.
6.2. Подключите РВД системе на которой будет производиться опрессовка.
6.3. Включите опрессовщик кнопкой 2. Дайте насосу поработать 10-15 секунд для удаления воздуха из гидравлической системы насоса.
6.4. Время непрерывной работы электродвигателя опрессовщика зависит от температуры окружающей среды и нагрузки на двигатель. Ориентировочно составляет 1 час. Чем выше давление в гидравлической системе, тем больше нагрузка на двигатель. Опрессовщик оснащен датчиком давления на насосе, но он не обеспечивает защиту электродвигателя от перегрузки и перегрева, поэтому следует контролировать время работы опрессовщика и температуру двигателя и не превышать рабочее давление. Если проверяемая гидравлическая система имеет большой объем и на ее заполнение и создание давления потребуется время, явно превышающее 1 час, то целесообразнее использовать насос с большей производительностью и меньшим давлением для заполнения системы, а опрессовщик использовать только для повышения созданного давления и испытаний.
6.5. С помощью манометра 7 и крана регулировки давления 5 (по часовой стрелке – увеличение давления, против часовой – снижение давления) настройте необходимое давление в системе.
6.6. Закройте кран 6 для сохранения давления в системе.
6.7. После доведения давления до требуемого уровня, выключите опрессовщик, переключив выключатель 2 в положение «OFF» (ВЫКЛ).
6.8. После проведения испытаний, откройте кран 6 для сброса давления в системе.
6.9. Отсоедините рукава от опрессовщика.
6.10. После работы необходимо удалить воду из насосного блока, включив опрессовщик с открытыми вентилями на несколько секунд.
6.11. Отключите опрессовщик от сети электропитания.

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Не допускайте загрязнения насоса и рабочей жидкости.
7.2. Используйте для работы только чистую питьевую воду или гидравлические масла «ВМГЗ», «И-12А», «И-20А» или аналоги.
7.3. Периодически проверяйте и очищайте фильтр на заборном шланге.
7.4. После работы с водой ОБЯЗАТЕЛЬНО удалите воду из гидросистемы опрессовщика, прокачав его в холостом режиме несколько секунд при открытом кране 7.
7.5. При длительном хранении и, особенно при хранении в помещении с отрицательной температурой ОБЯЗАТЕЛЬНО прокачивайте гидравлическую систему опрессовщика гидравлическим маслом «ВМГЗ», «И-12А», «И-20А» или аналогами.

8. ТЕХНИКА БЕЗОПАСНОСТИ
8.1. Внимательно изучите настоящее руководство по эксплуатации и следуйте ему при работе и обслуживании.
8.2. Храните данное руководство по эксплуатации в доступном месте.
8.3. К работе с опрессовщиком допускаются лица, знающие правила эксплуатации оборудования с высоким давлением, изучившие настоящее руководство по эксплуатации и прошедшие инструктаж по технике безопасности.
8.4. Следите за надежным креплением элементов насоса и исправностью напорной линии.
8.5. Проверяйте и периодически очищайте фильтр.
8.6. Не производите ремонт опрессовщика и испытываемой гидравлической системы, находящихся под давлением.
8.7. Не работайте опрессовщиком с неисправным манометром, контролируйте давление в гидравлической системе и не поднимайте его выше уровня, указанного в руководстве по эксплуатации.
8.8. Запрещается перемещать опрессовщик за электрокабель или рукав высокого давления.
8.9. Запрещается использовать опрессовщик, если повреждены:
— электрокабель;
— РВД;
— другие детали.
8.10. Запрещается пользоваться неспециализированным удлинителем.
