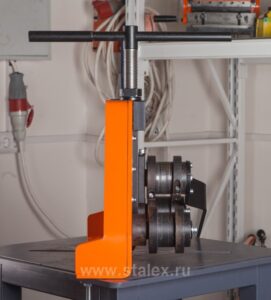

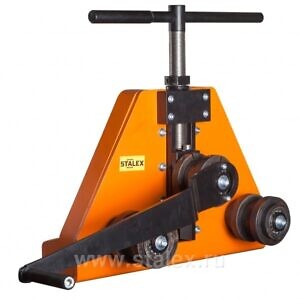

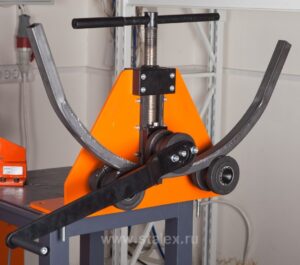

Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки.
На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм.
Профильная труба – макс. размер 50х30х1,5мм (плашмя).
Профильная труба – макс. размер 30х30х2мм.
Круглая труба — макс. размер Ø30х2мм.
В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм.
Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм.
Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены.
Корпус станка покрыт порошковой краской — это защищает станок от коррозии и мелких повреждений и продлевает срок службы станка.
Стопорная гайка на ходовом винте позволяет изготавливать изделия с высокой повторяемостью.
Усиленный ходовой винт с крупным шагом резьбы для более простого вращения.
Удобная ручка вращения ходового винта.
Станок обязательно крепится к верстаку.
|
|
Закаленные ролики
Долгий срок службы гарантируют установленные на всех станках STALEX серии TR и TG закаленные ролики из конструкционной углеродистой качественной стали 45. Твёрдость закалки металла – около 40HRC. В конструкции роликов применены подшипники, обеспечивающие легкость и простоту использования. |
|
|
Стопорная гайка
Стопорная гайка фиксации на ходовом винте для изготовления изделий с высокой повторяемостью. |
|
|

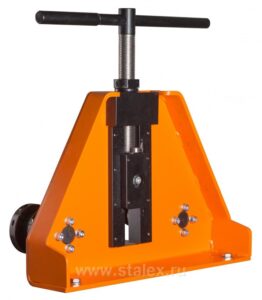

Корпус станка

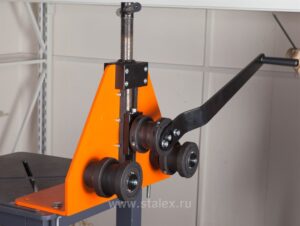

Корпус станка изготовлен из высокопрочной стали марки 3 толщиной 8 мм для STALEX TG-50. В комплекте поставляется удобная изогнутая ручка на вращение прижимного ролика. |
|
|
Регулируемые ролики
Закаленные нижние ролики возможно регулировать под размер профильной трубы от от 15х15 до 40х40 и 50х30мм. |
|
|

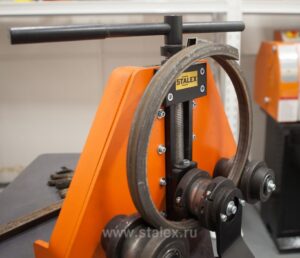

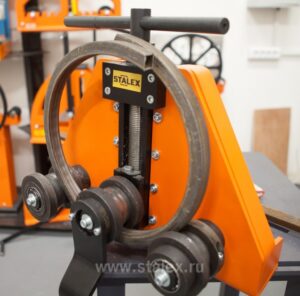

Профилегиб с наружными роликами
Удобен при работе с заготовкой «колесо» или «круг», после получения нужного профиля, отодвигается верхний ролик для снятия заготовки со станка. |
|
|
Порошковая покраска
Все станки окрашены порошковым методом, что продлевает срок эксплуатации, защищает оборудование от ржавчины и коррозии. |
|
|
Усиленный ходовой винт
Усиленный ходовой винт облегчает вращение и прижим трубы. На винте используется трапецеидальная однозаходная резьба, что гарантирует более долгий срок службы. |
| Ролики универсальные для профильной трубы 15-50 мм. для трубогиба TG-50 | |
| Габариты | 500х350х400 мм |
| Масса нетто/брутто | 40 кг |
