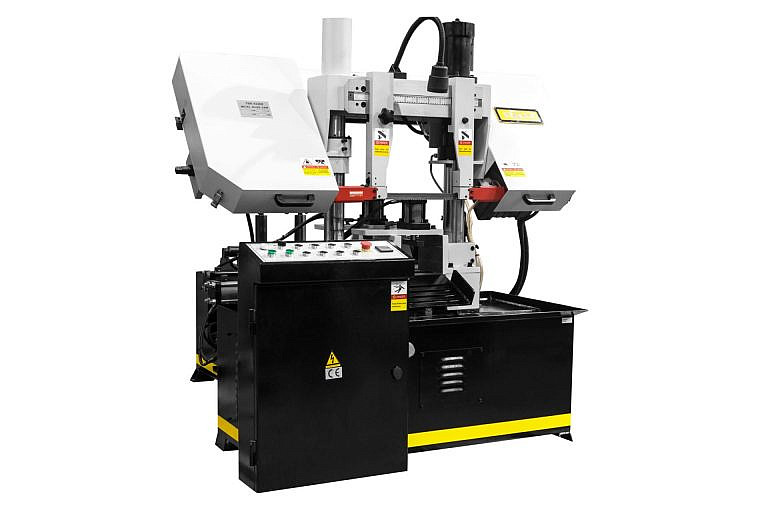

Станок автоматический двухколонный STALEX TBK-4228B

Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280×280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
— ленточнопильный станок
— ленточнопильное полотно, установленное на станке
— гидравлические прижимы для пакетной резки на стационарные и подающие тиски
— концевой ограничитель подачи заготовок – 505мм
— мобильная стойка с роликом

Основные элементы
— Автоматическая подача заготовок в зону резания.
— Угол пиления заготовок 90°.
— Макс. единичный ход подающих гидравлических тисков – 505мм.
— Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
— Тиски гидравлические с возможностью быстрого зажима заготовок.
— Комплект гидравлических прижимов для пакетной резки.
— Станок управляется трёхфазным двигателем.
— Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
— Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
— Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
— 3 скорости вращения полотна.
— Подсветка зоны резания.
— Зубчатый привод + клиноременная передача
— Система быстрого подвода пильного полотна к заготовке
— Автоматическое отключение при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Автоматическое управление:

Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме:

1)      Переключить переключатель в ручной режим и включить гидравлическую систему

2)      Задать кол-во реза:

верхняя строка отображает кол-во произведённых резов

в нижней строке отображается заданное кол-во резов (число циклов резки)

3)      Установить расстояние подачи, изменив положение ограничительного кольца

4)      Поднять пильную раму в верхнее положение

5)      Затянуть тиски резки, чтобы зафиксировать заготовку

После выполнения всех операций можно начать автоматическую работу
