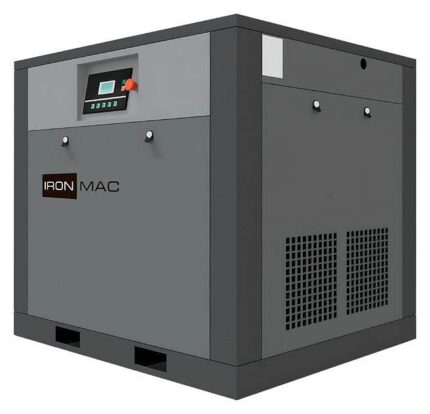

Винтовой компрессор IC 20/15 VSD IP 23
398 400,00 ₽

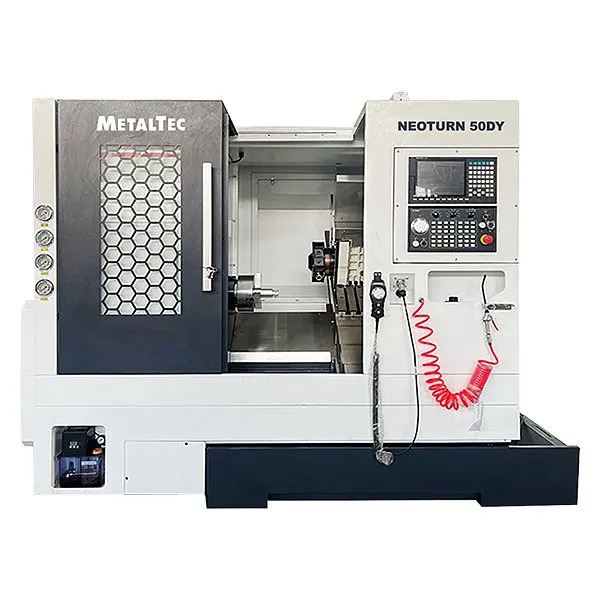

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ
5 663 949,00 ₽
Нашли дешевле? Получите скидку!
| Частота вращения шпинделя об/мин. |
5000 |
|---|---|
| Диаметр обработки над станиной, мм |
180 |
| Напряжение сети, В |
380 |
| Бренд |
MetalTec |
Актуальность цены и наличие товара уточняйте у менеджера
Информация на сайте носит справочный характер и не является публичной офертой. Xарактеристики, комплект поставки и внешний вид данного товара могут отличаться от указанных или могут быть изменены производителем без предварительного уведомления.
Артикул:
МК 436070
Категория: Токарные станки с ЧПУ по металлу
Описание
4х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.
НАЗНАЧЕНИЕ:
MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.
Благодаря станине с наклоном под углом 30 ° и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.
Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.
Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.
ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:
| Наименование |
Модель |
Бренд |
| Система ЧПУ |
22TB |
SYNTEC (Тайвань) |
| Подшипники шпинделя |
P4 |
NTUS (Германия) |
| Подшипники по ШВП |
P4 |
NSK (Япония) |
| 4+4*4 приводная голова |
ER25-Y |
TJ (Тайвань) |
| Двигатель шпинделя и привод |
11 |
SYNTEC (Тайвань) |
| Направляющие |
CGH35CA2R |
INA (Германия) |
| ШВП |
3210 |
THK (Япония) |
| Автоматическая система смазки |
2L |
HURUN SHANGHAI |
| Гидравлическая станция |
1.5KW |
ELLTE Nanjing |
| Насос СОЖ |
450W |
ZHENS domestic |
| Электрические компоненты |
Автоматический выключатель/реле |
Snyder France |
Технические характеристики
Модель
Neo Turn 50DY
Расстояние над станиной, мм 510
Макс. диаметр вращения, мм 180
Диаметр отверстия патрона, мм 56
Проходное отверстие шпинделя, мм 46
Скорость вращения шпинделя, об/мин 5000
Мощность главного двигателя, кВт 7,5 / 11
Торец шпинделя A2-5
Ход по оси X, мм 1100
Ход по оси Z, мм 500
Скорость перемещения по осям X, Z, м/мин 24
Скорость перемещения по оси Y, м/мин 15
Зажимная система 3-х кулачковый патрон
Диаметр патрона, дюймов 6
Крутящий момент по оси X, Нм 11
Крутящий момент по оси Z, Нм 11
Модель направляющей по оси Х CGH35CA2R
Модель направляющей по оси Z CGH35CA2R
ШВП по осям X / Z 3210 / 3210
Количество инструмента в резцедержателе, шт. 8
Скорость вращения приводного инструмента, об/мин 4000
Мощность приводного инструмента, кВт 2,3
Размер инструмента, мм 20 X 20 / 32
Цанга ER25
Напряжение насоса СОЖ, В 380 / 250
Параметры точности
Периодическое осевое перемещение шпинделя, мм ≤ 0,005
Конус радиального биения шпинделя, мм ≤ 0,005
Повторяемость по X и Z, мм ≤ 0,005
Точность позиционирования по X и Z, мм ≤ 0,01
Постоянство диаметра обрабатываемой детали, мм ≤ 0,01 / 150
Плоскостность обрабатываемой заготовки, мм ≤ 0,01 / 200
Округлость обрабатываемой заготовки, мм ≤ 0,005 / 75
Шероховатость поверхности, мм ≤ Ra1.4μm
Точность обработки IT6
Повторяющаяся точность позиционирования по оси С, ° ≤ 0,0027
Габаритные размеры
Длина, мм 2400
Ширина, мм 1700
Высота, мм 1900
Вес, кг 2900
Конструктивные особенности
ОСЕВЫЕ ИНСТРУМЕНТЫ
Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов – 4 позиции (ER25).
ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА
Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.
Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.
